CAVO D'ANTENNA H366A 6mm FMC

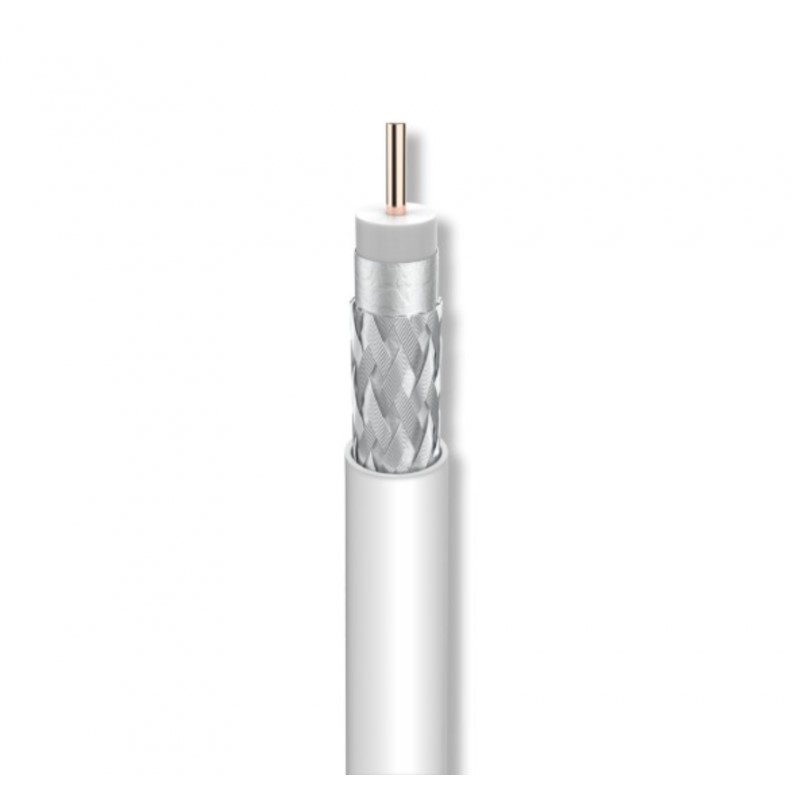

CAVO D'ANTENNA H366A 6mm FMC Cavo F.M.C. H366A AL PVC coassiale 75 Ohm per impianti CATV- SMATV per uso interno ed esterno (se protetto) per la distribuzione di segnali video analogici e digitali (HD-SDI) in alta definizione. Caratteristiche fisiche Conduttore interno: CU – Rame rosso Diametro del conduttore: 1,0 ± 0.02 mm Dielettrico: Polietilene espanso a gas Spessore: 1,7 mm Diametro del dielettrico: 4,40 ± 0,15 mm Conduttore esterno I schermo: Nastro Al/Pet/Al II schermo: Treccia in TCCA Copertura: = 78% Guaina esterna: PVC (UV resistant) Colore: Bianco Spessore della guaina: = 0,5 mm Diametro esterno: 5,90 ± 0.20 mm Caratteristiche elettriche Impedenza: 75 ± 3 Ohm Capacità: 53 ± 2 pF/m Velocità di propagazione: 83% Resistenza conduttore interno: 24,0 Ohm/km @ 20°C Resistenza conduttore esterno: 25,7 Ohm/km @ 20°C Isolamento del dielettrico: 2,5 kVdc Tensione di prova della guaina: 2,0 kVac Attenuazione (dB/100 m @ 20°C) 10 MHz: 2,3 dB 50 MHz: 4,5 dB 100 MHz: 6,4 dB 230 MHz: 9,0 dB 470 MHz: 13,6 dB 860 MHz: 18,9 dB 1.000 MHz: 20,5 dB 1.350 MHz: 24,1 dB 1.750 MHz: 27,9 dB 2.150 MHz: 31,0 dB 2.400 MHz: 33,0 dB 3.000 MHz: 37,4 dB Caratteristiche meccaniche e ambientali Temperatura di impiego: -20°C/+70°C Temperatura di installazione: -5°C/+40°C Temperatura di stoccaggio: -10°C /+50°C Raggio minimo di curvatura: 8 volte il diametro Peso: 34,0 gr/m Reazione al fuoco Euroclass: Eca EN50575:2014+A1:2016– D.o.P. Nr. 160152 Norme tecniche e standard applicabili EN 50117-9-2 (ex EN 50117-2-4) *p.q.a. / CEI 100-7 CEI UNEL 36762 SMPTE 292M Vedi Dichiarazione di Conformità *p.q.a.: per quanto applicabili (Treccia in TCCA) Stampigliatura sulla guaina F.M.C COAX H-366A AL PVC – C-4 (Uo=400V) CEI UNEL 36762 - EN 50117-9-2 (ex EN 50117-2-4) – 19 dB/800 MHz – DIGITAL INDOOR DROP CABLE – CLASS A – Euro class Eca - n° lotto – stampa metrica
